LM004HKRQ浮子式开关

常用型号：LM004HKRQ,LM004HKOQ,LM004HKCQ,LM004HKRC,LM004HKOC,LM004HKCC

原理，结构：

在密闭的非导磁性不锈钢管内装有干簧管，浮球中装有环形磁铁，浮球随液位的上升或下降而移动，从而触发或释放不锈钢管内的磁簧开关，发出开关信号。

特点：

可在侧面由外向里安装，结构紧凑坚固，性能可靠，重复性好，寿命长，耐温高

应用:

用于密度≥0.75g/cm3的液位测量

浮球开关技术参数：

最大压力：5bar

适用介质：油，水
介质温度：-10℃...120℃
介质密度：≥0.75g/cm3
输出:常开，常闭NC，常开NO,常开常闭一体SPDT

触点类型:干簧管开关
触点容量:250VAC, 0.5A
防护等级：IP65
接线方式: 直接附线,插件可选DIN43650
材料:不锈钢
注：特氟隆（PETF)材质型产品可订制

浮球开关选型表：

LM                004        H         K         O          C      详述

LM                                                                            浮子式液位开关

                     004                                                     顶装式加长型

                                    H                                          外螺纹安装

                                                K                              不锈钢外壳

                                                           O                   常开输出

                                                           C                   常闭输出

                                                           R                    常开+常闭

                                                                         C      直接附线

                                                                         Q      接插件

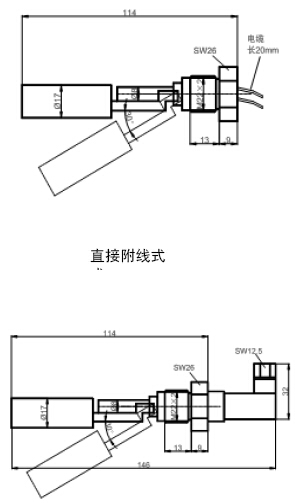

浮子式开关尺寸图：

安装方式：
